고압 TSC 유니트

고압 TSC 시스템

공작물을 절삭하면 고온의 증기가 발생하고, 공작물 표면의 수증기가 절삭액 부착을 차단하여 공작물이나 공구의 냉각효과가 20%미만이며, 절삭액을 30Bar 이상으로 가압해야만 절삭액이 공작물과 공구에 직접 접촉하여 가장 효율적인 냉각 효과를 얻을 수 있습니다.

사용장점

1. 절삭 가공시 공구 마모를 줄이고, 공구비용을 절감합니다.

2. 절삭생산에서 둘둘말려 얽힌 가공칩 제거를 개선하면 자동화 도입에 도움이 됩니다.

3. 고압 TSC는 공작기계 가공시 드릴가공과 절삭속도를 효과적으로 향상시키고, 안정적인 가공과 절삭치수를 크게 향상시켜 공작물의 가공 합격률을 높입니다. 공급속도와 절삭속도, 작업자의 역량을 높여 생산에서 더 높은 생산성을 달성할 수 있습니다.

4. 필터 카트리지는 미세한 여과를 통해 절삭 수질을 최적화하여 순환 파이프 라인의 막히는 현상을 방지합니다.

5. 공구 파손 위험을 줄이고, 가공시 국부적인 고온 발생을 대폭 줄여 공구 수명을 연장합니다.

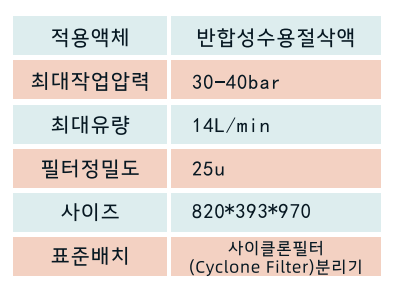

기술사양 ：

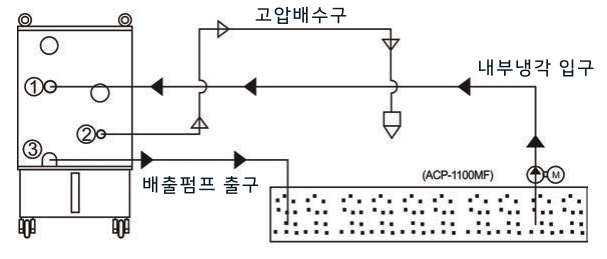

1. Lift Pump Interface: D형 1인치- 냉각탱크에서 고압시스템(Cyclone Filter)까지 절삭유를 공급하는 라인 ACP-1100MF 연결

2. 고압배수구 : D형 1/2;

3. 배출펌프 출구: D형 1인치;

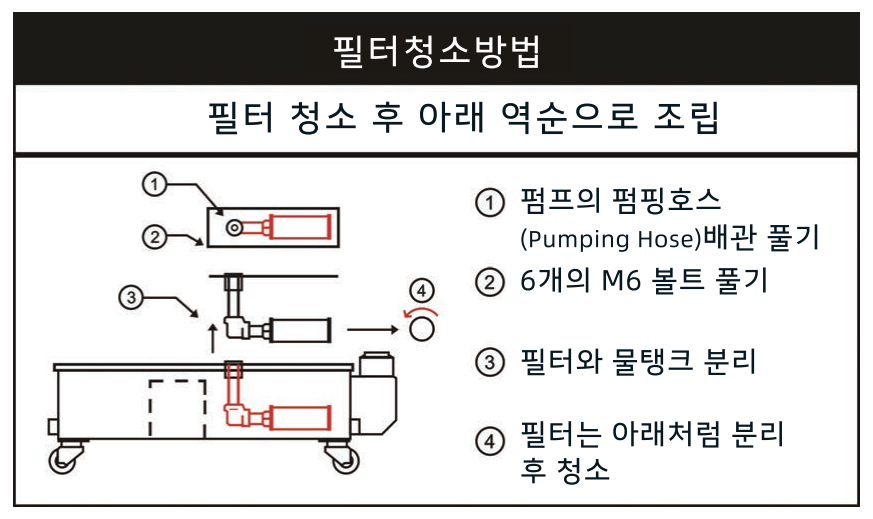

4. 기름 흡수망은 2개월에 한번, 물탱크는 6개월에 한번 청소;

5. 수용성 절삭유(비수용성 절삭유 사용시 필터 추가는 고객과 협의 필요)는 최초 사용시 주유구를 통해 깨끗한 절삭유의 절반 이상을 주입하고, 원하는 수위 미도달시 주유구를 통해 보충하여 사용;
