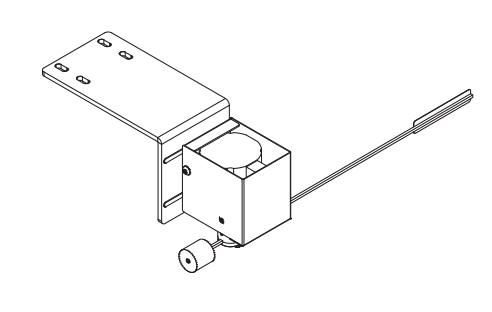

产品外观：
本断刀检测仪包含检测装置、测量支架、测量控制及线缆等组成部分
检测装置：
检测装置安装在测量支架上，测量控制器安装在电气柜中，通过线缆及信号传输控制驱动器以实现断刀检测功能。检测装置组件如图2所示。
图2
检测装置中，可以调节的有撞击板的方向、撞击杆左右长度比例、配重块的位置。其中，撞击板平面的方向，只能和旋转方向垂直，不可以平行；撞击杆左右长度比例要符合设计比例，不可以任意调节；配重块的位置，要先根据撞击杆另一个长度进行力矩的平衡调节。
检测装置包含动力线和编码器线，在图2中的2个锁紧端子处对插安装。
控制部分：
控制部分主要包括控制器和驱动器两大组件，控制器主要用来调节和控制检测精度以及和设备信息通讯的作用；驱动器主要用来控制电机的运动并向控制器反馈信息。
控制器和驱动器建议安装在设备电箱中。
控制器外形及安装尺寸：
驱动器外形及安装尺寸：
配重调节：
撞击杆力矩是否平衡对于断刀检测仪的输出结果有显著的影响，撞击杆平衡性越好，测量结果越准确，在某些个位置，一个没有使用配重块的具有长撞击杆的断刀检测仪的功能是无法得到保证的。配重块材质为黄铜H59，中心有预留贯穿孔，用于调节平衡位置，固定方式为圆周径向有两个M4锁紧孔。
调节方法为：在撞击板一侧的移动撞击杆并确认长度后，紧固联轴器上的两个螺钉，然后侧向放置在水平面上，通过移动配重块改变与旋转中心的距离，观察联轴器旋转摆动情况，调节至两侧力矩平衡并使用顶丝锁紧，见图5所示，同时必须要考虑到配重块一侧的旋转空间满足情况，否则容易引起碰撞。
整体安装示意图：
