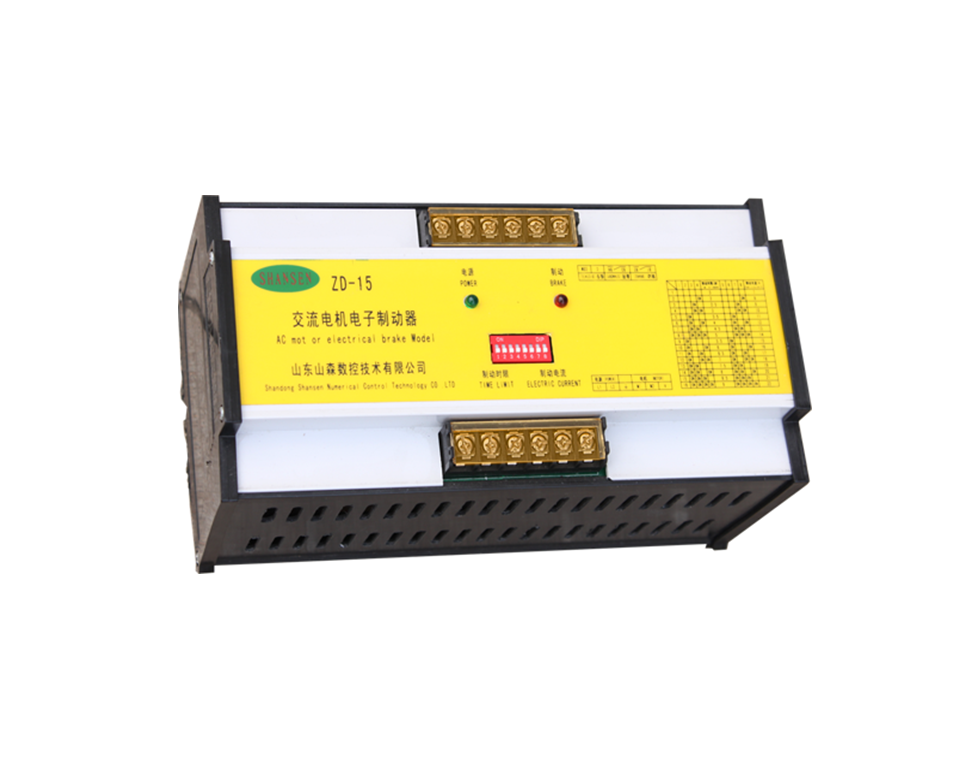

交流电机电子制动器
交流电机电子制动器
  • 产品型号:ZD-15S
  • 产品尺寸:220*120mm
交流电机电子制动器是实现交流异步电动机快速有效制动的电子控制装置。该装置利用电力电子技术和单片机控制技术实现对交流异步电动机的制动,同时具有制动时间设置、制动电流设置、电机速度监测反馈等功能。ZD-15S采用35mm标准卡轨安装,ZD-15L采用连接板安装。
在线咨询
  • 产品详情
  • 产品参数
  • 同类产品
  • 相关资讯
  • 服务保障

工作原理:

       ZD-15S工作电源为AC380V(AC220V需特殊订货),通过可控硅整流桥模块转换为直流制动电流,该电流在定子产生固定磁场作用到电机转子上,从而实现对交流电机的快速制动。



产品特点:

●可根据交流电机及负载情况设置制动电流和制动时间。

●可监测交流电机是否制动停转,在电机制动停转半秒至一秒内停止制

动信号的输出。

●与交流电机主回路连接方便,适用于单速、多速、星接、角接,并能与控制回路互锁,保证运行安全、可靠。

●对用户而言,使用该装置相对于使用传统的制动装置有成本低、安装

方便、制动迅速、使用寿命长等优点。




电气参数:



适用电机

制动电流

输入电压

ZD-15

15KW

45A

AC380V±10%

注意事项:

       ◆ 设置制动电流不应超过电机额定电流的2倍,在制动时间允许的情况下减少制动电流。

       ◆ 连接外部线路时必须保证制动接触器与电机正、反转接触器互锁,防止电源短路。


安装尺寸及说明:

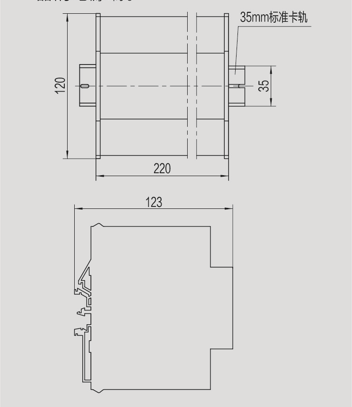

  • ZD-15S安装尺寸及说明

    本装置采用35mm卡轨安装,地线连接牢固,输入电源端应先接好一个两相空气开关后,再接入本制动器的电源端。

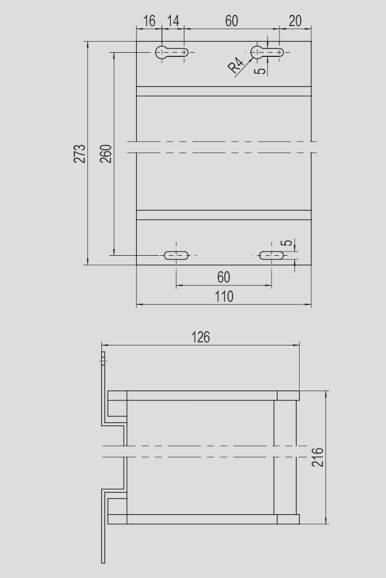

  • ZD-15L安装尺寸及说明:

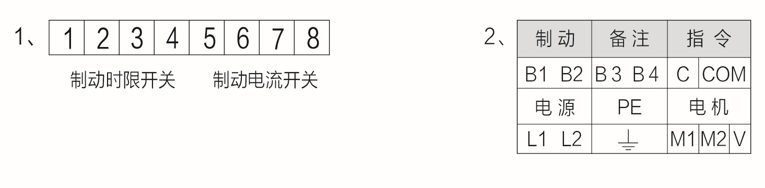

控制部分端子及端子连接说明:

image.png3.端子说明

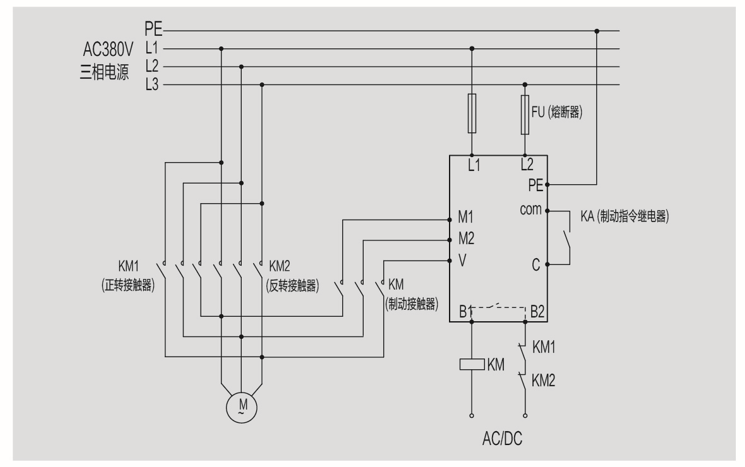

电路连接示意图:

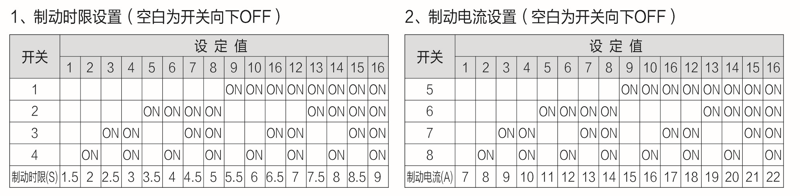

设置说明:





品质保障:
