手持式脉冲发生器

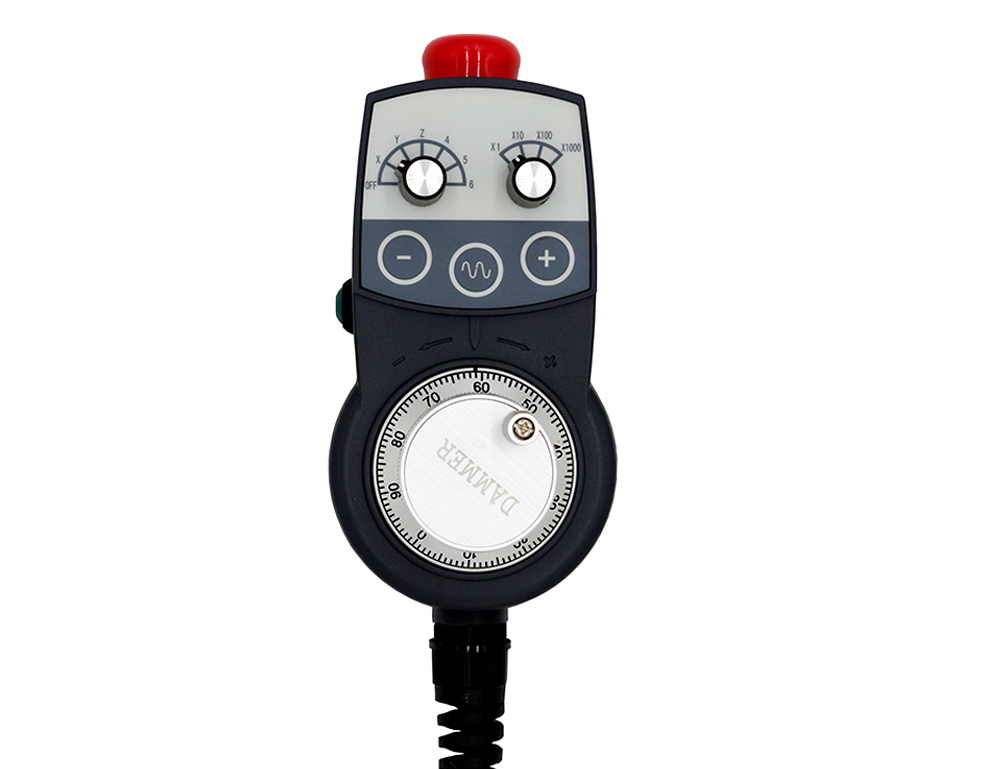

SE系列手持式脉冲发生器
  • 产品型号:SE
  • 产品尺寸:86*175mm
手持脉冲发生器主要用于数控机床和各种自动化设备中的教导式CNC机械工作原点的设定,手动方式的步进微调,加工中的中断插入等动作。其中的波段开关用于轴和倍率的选择,脉冲发生器用于脉冲的发出便于系统的采集。
在线咨询
  • 产品详情
  • 产品参数
  • 同类产品
  • 相关资讯
  • 服务保障

产品特点:


  • 人性化设计,手感更舒适,外形更美观;

  • 高性能核心编码器,锌合金旋转开关;

  • 内置强磁铁,底座式挂盒,安放更方便、牢固;

  • 优质双屏蔽螺旋线,保证20万次拉伸;

  • 可选急停、使能,增加手动及快速按钮;

  • 外壳防护等级IP65,防油设计.





型号说明:

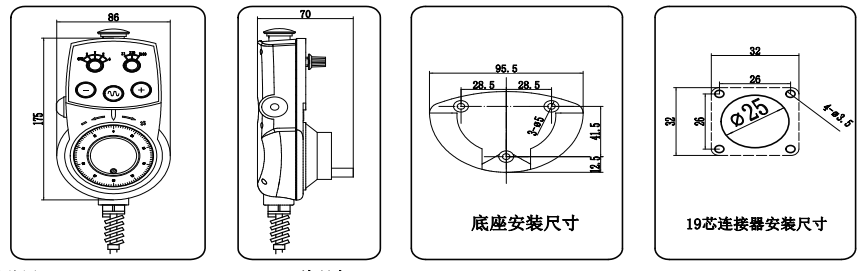

外形图:

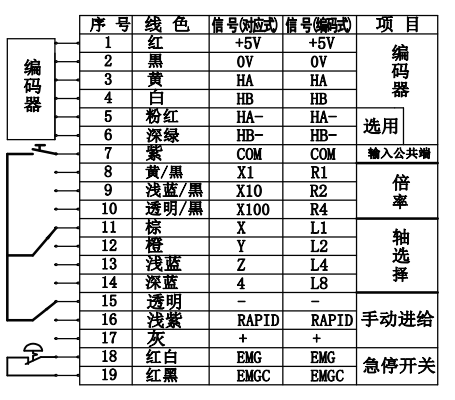

接线图:

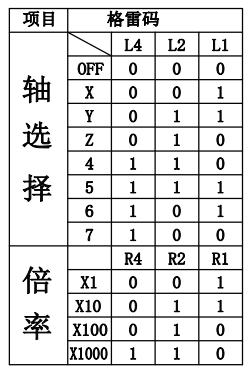

编码表:




注意事项:

1.接线图中颜色只作参考,具体使用颜色以实际为准。

2.弹簧电缆末端默认为散线套线号压针形端子的形式如选择19芯连接器,,插头针脚定义(轴数≤5)和

接线图中序号一致。选型为P时,插座不焊线,随货发走,选型为P/XXM时,插座焊XX米电缆,另一侧散线套线号压0508针型端子。

3开关方式为编码式时,编码方式为格雷码(公共端默认为24V)。如公共端为0V或用在山森矩阵面板时,需说明。

4.接受客户定制。
