安全门开关

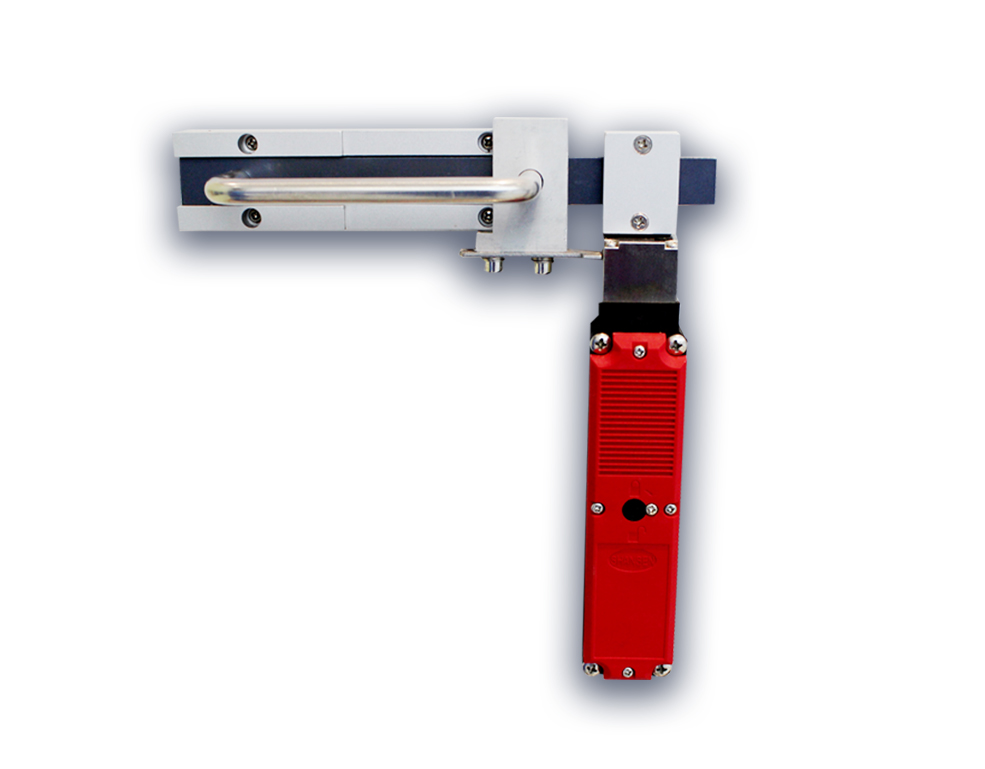

SS/E-08A系列安全门开关
  • 产品型号:SS/E-08A
  • 产品尺寸:
主要应用于设备外围栅栏的开关门监控,具有锁定功能,即设备启动之前,必须把栅栏防护门关上,且设备运行时防护门无法打开。
在线咨询
  • 产品详情
  • 产品参数
  • 同类产品
  • 相关资讯
  • 服务保障

特点说明:

  • 铝合金框架,整体强度和可靠性高

  • 通过螺钉连接方式,易于装配,对安装条件较为宽松

  • 突出的颜色搭配,在安装环境中辨识度高

  • 提供左开和右开两个位置选择,电缆支持 3 个出线方向,

  • 满足多个方向及位置的安装需求。

  • 提供手动解锁功能,在紧急情况下允许手动解除锁定。

  • 配套控制盒独立控制功能模块,在不改变原电缆芯数的基础上对单品安全门开关进行功能增强,减少输入信号点位,增加输出信号点位。



型号说明:

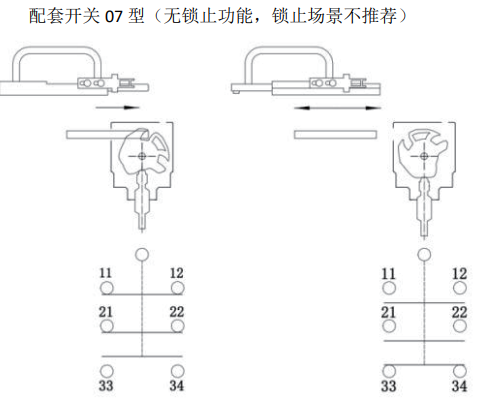

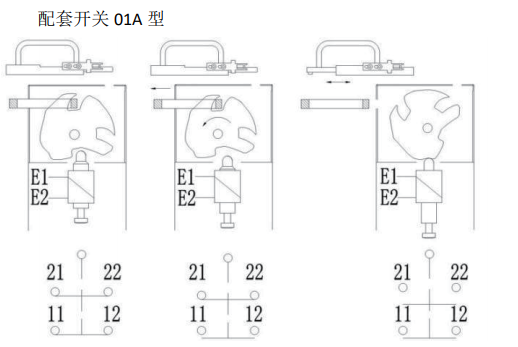

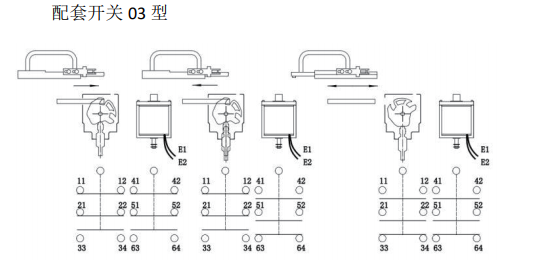

动态时序图:

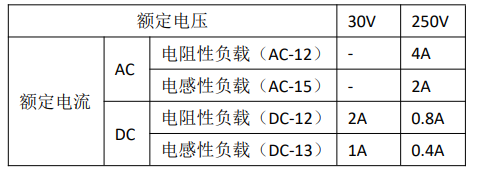

触点容量:

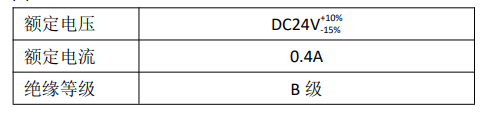

电磁线圈:

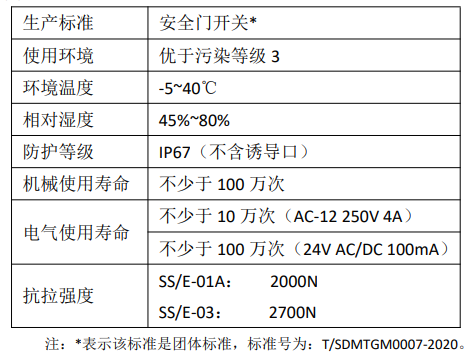

性能说明:




安装说明:

  • 准备工作




  • 安装方法:


    配套开关03型

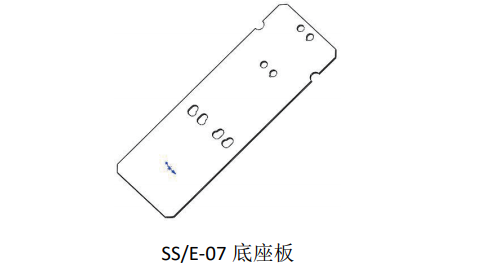

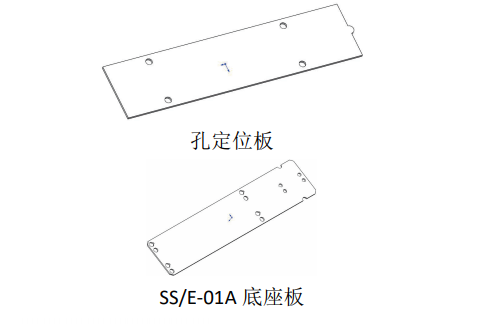

1)先使用孔定位板和底座板的孔位信息进行安装孔位

置定位,可以使用数控加工或者手工操作方法

2)使用合适方法对安装孔进行标定

3)使用合适的工具进行孔位加工

注:支架尺寸不在本说明书解释范围内。



配合尺寸位置:

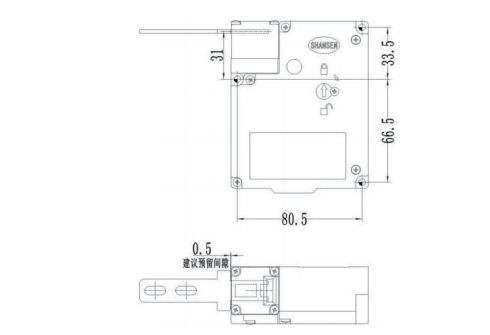

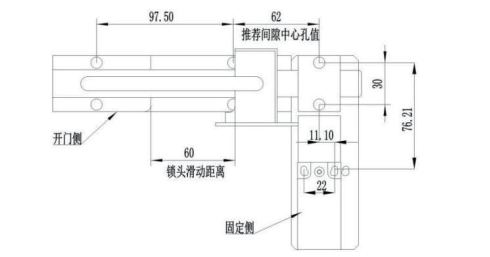

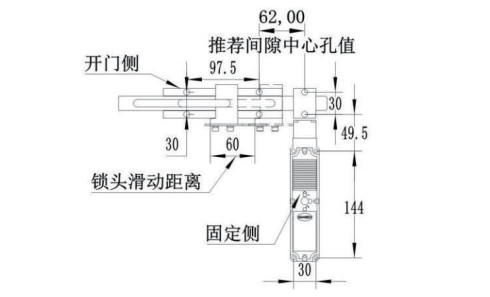

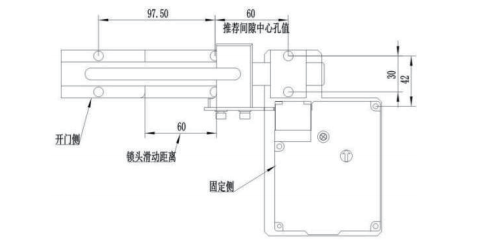

(1) 基本尺寸{注:均以左开为例进行说明}

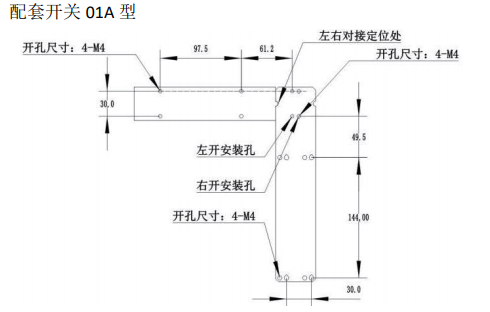

  配套开关 01A 型


配套开关03型


配套开关07型

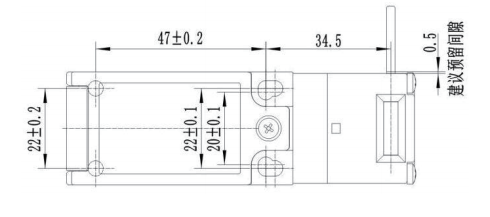

(2) 安全门开关插销尺寸说明

  配套开关 01A 型


  配套开关 03 型


 配套开关 07 型
